Größe Verkehrszeichen

Die Größen von Verkehrszeichen werden in der Regel durch die StVO, die VwV-StVO oder andere amtliche Vorschriften vorgegeben.
Ist dies im speziellen Fall nicht gegeben, können die Größen auch entsprechend nachfolgender Tabellen festgelegt werden. Dabei werden die Verkehrszeichen nach Geschwindigkeitsbereichen in drei Größen unterteilt, damit sie bei unterschiedlichen Geschwindigkeiten immer gut zu sehen sind.
Die drei unterschiedlichen Größen müssen die gleichen Proportionen aufweisen. Um dies zu garantieren, ist die Größe 2 die Bezugsgröße mit 100 %. Die Größe 1 wird um 30 % auf 70% verkleinert und die Größe 3 wird formabhängig auf 125% oder 140% vergrößert.
Die Ecken der Verkehrszeichen sind aus Sicherheitsgründen abgerundet. Der Eckradius beträgt bei der Größe 2 40 mm. Bei den anderen Größen ergibt sich der Radius aus der proportionalen Verkleinerung bzw. Vergrößerung.
Grundsätzlich gilt, dass die Ausführung der Verkehrszeichen den individuellen Erfordernissen angepasst werden müssen. Zu groß dimensionierte Zeichen sind zu vermeiden.

Größentabelle für Form - Ronde:

Geschwindigkeitsbereich
0 - 20 km/h
Größe 1 (70 % von Größe 2)
Geschwindigkeitsbereich
20 - 80 km/h
Größe 2 (Bezugsgröße 100 %)
Geschwindigkeitsbereich
> 80 km/h
(Größe 3 (125 % von Größe 2)
Verkehrszeichen
Durchmesser 420 mm
Verkehrszeichen
Durchmesser 640 mm
Verkehrszeichen
Durchmesser 750 mm

Größentabelle für Formen  - Dreieck, Quadrat und Rechteck:

Geschwindigkeitsbereich
0 - 20 km/h
Größe 1 (70 % von Größe 2)
Geschwindigkeitsbereich
20 - 80 km/h
Größe 2 (Bezugsgröße100 %)
Geschwindigkeitsbereich
> 80 km/h
(Größe 3 (140 % von Größe 2)

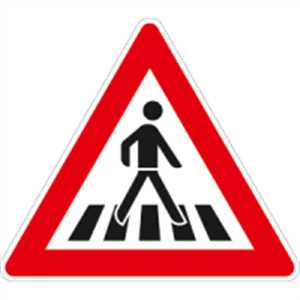

Verkehrszeichen
Seitenlänge 630 mm
Verkehrszeichen
Seitenlänge 900 mm
Verkehrszeichen
Seitenlänge 1260 mm

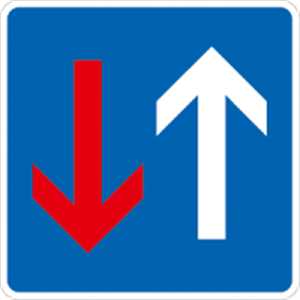

Verkehrszeichen
Abmessung 420 x 420 mm
Verkehrszeichen
Abmessung 600 x 600 mm
Verkehrszeichen
Abmessung 840 x 840 mm

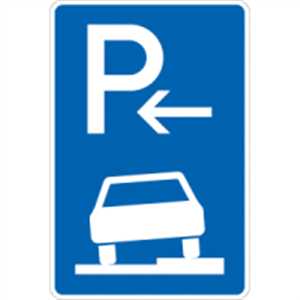

Verkehrszeichen
Abmessung 630 x 420 mm
Verkehrszeichen
Abmessung 900 x 600 mm
Verkehrszeichen
Abmessung 1260 x 840 mm

Größentabelle für Zusatzzeichen

Geschwindigkeitsbereich
0 - 20 km/h
Größe 1 (70 % von Größe 2)
Geschwindigkeitsbereich
20 - 80 km/h
Größe 2 (Bezugsgröße 100 %)
Geschwindigkeitsbereich
> 80 km/h
(Größe 3 (125 % von Größe 2)

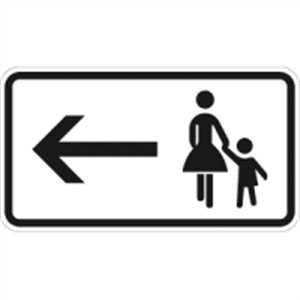

Zusatzzeichen
Abmessung 231 x 420 mm
Zusatzzeichen
Abmessung 330 x 600 mm
Zusatzzeichen
Abmessung 412 x 750 mm

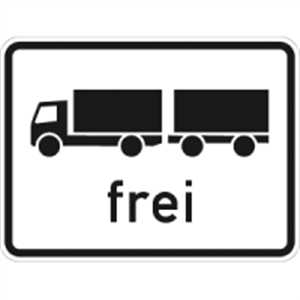

Zusatzzeichen
Abmessung 315 x 420 mm
Zusatzzeichen
Abmessung 450 x 600 mm
Zusatzzeichen
Abmessung 562 x 750 mm

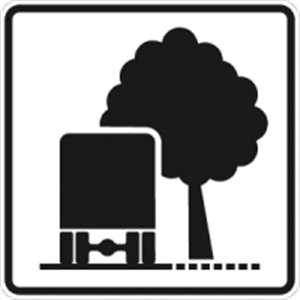

Zusatzzeichen
Abmessung 420 x 420 mm
Zusatzzeichen
Abmessung 600 x 600 mm
Zusatzzeichen
Abmessung 750 x 750 mm
